埋地管道聚乙烯防腐层技术标准

              埋地管道聚乙烯防腐层技术标准

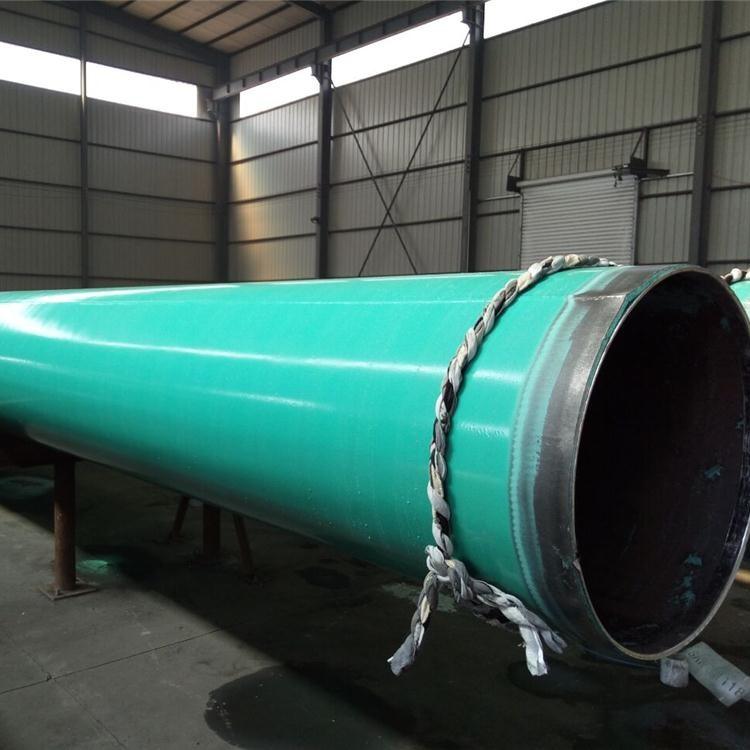

 埋地管道聚乙烯防腐层技术标准聚乙烯防腐层一般为三层结构聚乙烯防腐层，简称3PE，其底层为一般为环氧粉末涂料，中层为胶粘剂，外层为聚乙烯涂层。防腐层结构三层结构聚乙烯防腐层简称3PE，其底层为环氧粉末涂料，中层为胶粘剂，为聚乙烯性能3PE第一层为环氧涂料，第二层为胶粘剂，第三层为挤出聚乙烯，各层之间相互紧密粘接，形成一种复合结构，取长补短。它利用环氧粉末与钢管表面很强的粘结力而提高粘结性;利用挤出聚乙烯优良的机械强度、化学稳定性、绝缘性、抗植物根茎穿透性、抗水浸透性等来提高其整体性能，使得三层PE防腐涂层的整体性能表现更为突出，更为全面，适用于对覆盖层机械性能、耐土壤应力及阻水性能要求较高的苛刻环境，如碎石土壤、石方段、土壤含水量高、植物根系发达地区。涂敷在防腐层涂敷前，先清除钢管表面的油脂和污垢等附着物，并对钢管预热后进行表面预处理，钢管预热温度为40~60℃。表面预处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》GB/T 8923中规定的Sa2.5级的要求，锚纹深度达到50μm~75μm。钢管表面的焊渣、毛刺等应清除干净。应用无污染的热源将钢管加热至合适的涂敷温度，环氧粉末涂料均匀地涂敷到钢管表面;胶粘剂的涂敷必须在环氧粉末胶化过程中进行;聚乙烯层的涂敷可采用纵向挤出工艺或侧向缠绕工艺。公称直径大于5OOmm的钢管，宜采用侧向缠绕工艺。采用侧向缠绕工艺时，应确保搭接部分的聚乙烯及焊缝两侧的聚乙烯完全辊压密实，并防止压伤聚乙烯层表面;采用纵向挤出工艺时，焊缝两侧不应出现空洞。聚乙烯层涂敷后，确保熔结环氧涂层固化完全，然后用水冷却至钢管温度不高于60℃。 埋地管道聚乙烯防腐层技术标准

 埋地管道聚乙烯防腐层技术标准 在3PE管道上发现缺陷时，对小于或等于30mm的损伤，宜采用辐射交联聚乙烯补伤片修补。修补时，先除去损伤部位的污物，并将该处的聚乙烯层打毛。然后将损伤部位的聚乙烯层修切成圆形，边缘应倒成钝角。在孔内填满与补伤片配套的胶粘剂，然后贴上补伤片，补伤片的大小应保证其边缘距聚乙烯层的孔洞边缘不小于100mm 。贴补时，应边加热边用辊子滚压或戴耐热手套用手挤压，排出空气，直至补伤片四周胶粘剂均匀溢出。
