(1)原材料即带钢卷，焊丝，焊剂。在投入前都要经过严格的理化检验。

(2)带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。

(3)成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。

(4)采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送。

(5)采用外控或内控辊式成型。

(6)采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制。

(7)内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接质量。

(8)焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。

(9)采用空气等离子切割机将钢管切成单根。

(10)切成单根钢管后，每批钢管都要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。

(11)焊缝上有连续声波探伤标记的部位，经过手动超声波和X射线复查，如确有缺陷，经过修补后，再次经过无损检验，直到确认缺陷已经消除。

(12)带钢对焊焊缝及与螺旋焊缝相交的丁型接头的所在管，全部经过X射线电视或拍片检查。

(13)每根钢管经过静水压试验，压力采用径向密封。试验压力和时间都由钢管水压微机检测装置严格控制。试验参数自动打印记录。

(14)管端机械加工，使端面垂直度，坡口角和钝边得到准确控制。

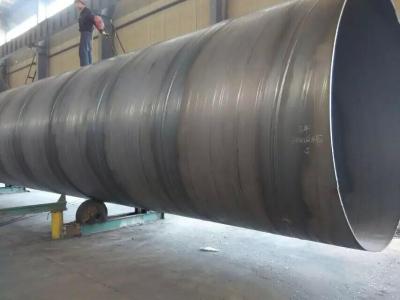

大口径螺旋钢管自动埋弧焊工艺/南京烟囱用螺旋管供应焊缝处理

1.如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。

2.如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损;或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。

将管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。螺旋钢管若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂;如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。

大口径螺旋钢管自动埋弧焊工艺/南京烟囱用螺旋管供应螺旋钢管主要工艺特点:

a. 成型过程中,钢板变形均匀,残余应力小,表面不产生划伤。加工的螺旋钢管在直径和壁厚的尺寸规格范围上有更大的灵活性,尤其在生产高钢级厚壁管,特别是中小口径厚壁管方面具有其他工艺无法比拟的优势, 可满足用户在螺旋钢管规格方面更多的要求。

b. 采用先进的双面埋弧焊的工艺，可在最佳位置实现焊接，不易出现错边、焊偏和未焊透等缺陷,容易控制焊接质量。

c. 对钢管进行100%的质量检查,使钢管生产的全过程均在有效的检测、监控之下，有效地保证了产品质量。

d. 整条生产线的全部设备具备与计算机数据采集系统联网的功能,实现数据即时传输,由中央控制室对生产过程中的技术参数。
