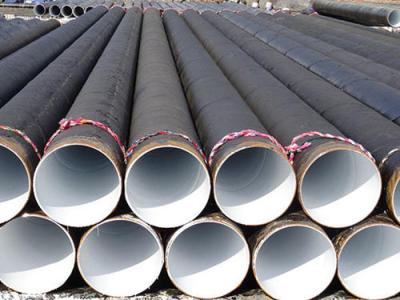

防腐钢管防腐作业生产线可应用于钢管的单层FBE、双层FBE、双层PE、双层PP及3PE防腐作业。最小加工管径Φ104mm(4")，最大加工管径Φ1600mm(63")，最大处理能力350m2/h以上，该生产线包括钢管传输系统，表面处理系统，管体除尘系统，钢管加热系统，静电喷涂系统，涂敷系统、水冷系统、端切系统、液压及气动系统，检测系统及电控系统等。三pe防腐涂层综合了环氧树脂和聚乙烯材料的高抗渗性、机械性能高等特点。到目前为止是全球公认的使用效果最好、性能最佳的钢管防腐涂层，从而被应用在诸多的工程当中。冷缠带涂塑3PE防腐螺旋钢管成型工艺/无锡防腐螺旋管厂

自2001年起，因招标引发的价格站导致环氧粉末售价偏离正常水平，其直接反映结果是：1.3PE涂敷声场线上的上粉率下降到85%以下；2.单层FBE涂层的上分率下降，涂层露点多、易受损伤，次问题已出现在国内某重点工程上。对于3PE防腐，目前尚未发现问题，几年后是否会出现粘结力不足的问题，还很难预料，但牺牲质量来换取价格有事是不可取的。环氧粉末涂层是中间连接层，直接决定了3PE涂层和钢管的粘结情况，如果粘结力有问题，那么防腐效果是大打折扣，甚至导致防腐措施失效，所以环氧粉末的质量问题一定要注意。就是补口用热缩带、热缩套在收缩前涂敷的环氧粉末底漆也需要加强，用户在选择时最好用配套厂家的，因为胶层各个厂家配方有区别，在测试时也是和自己所选用环氧粉末的底漆来做的，如果冒然选用其他底漆，就有可能出现问题。冷缠带涂塑3PE防腐螺旋钢管成型工艺/无锡防腐螺旋管厂

冷缠带涂塑3PE防腐螺旋钢管成型工艺/无锡防腐螺旋管厂涂敷工艺的问题国内各防腐厂处理后只注意除锈效果和卯纹深度，对清洁后的钢管粉尘仅满足于吹扫，对钢管表面残存的微尘既不重视又不检验，粉尘附着过多，将严重影响环氧粉末对钢管的长期附着力。引进3PE涂敷技术初期，由于涂敷经验不足，当年陕京管道翘边主要原后经摸索，找出翘边主要原因是内接头耗热量大，导致管端温度太低造成的。陕京二线发生的34根翘边管中，有几根就是因涂敷厂取消内接头，两根管端头相互错位，压辊没有实现周向全压实所致；为便于端头处理，管端包纸无可非议，但陕京二线出现的34根翘边管中多数为包纸不当造成的缺陷，有的是操作工的手汗造成管面局部污染所致。从全长850KM的陕京二线看，3PE防腐管的涂敷质量是很好的，但34根防腐管出现翘边现象引起了业主的高度重视，两次组织专家到现场逐根对翘边防腐管进行鉴别，花去了大量人力物力，对此各防腐厂必须引进高度重视。还有就是补口用热缩套、热缩带的施工工艺对质量影响很大，还有施工人员水平也是很重要的一个因素，以后本站将有相应文章专门讨论。冷缠带涂塑3PE防腐螺旋钢管成型工艺/无锡防腐螺旋管厂
